【颚式粉碎机颚板使用寿命如何延长？】颚式粉碎机的牙板是颚破颚式粉碎机要的磨损件，牙板的工作状况对于碎石机的破碎效能等有着重大影响，下面小编就为大家介绍一下如何提高颚式粉碎机颚板使用寿命。

颚式粉碎机颚板使用寿命如何延长？

一，颚式粉碎机在使用时

在生产过程当中,破碎板与岩石直接影响,破碎力很大,尤其是破碎莫氏硬度高的岩石时,引发安装破碎板的螺丝振动,螺母松动,使破碎板磨损加快并出现很大的杂音,严重时破碎板掉落或断裂使机械停车,影响正常生产，碰到这类情景,只是使用前拧紧螺丝、螺母是不能解决问题的,要根据使用环境的实际情景具体问题具体了解,想方案施行切实可行的办法解决问题，好比,可以选择弹簧防松减振系统解决破碎板在运行中的松动,从而延伸破碎板的使用时间,提高生产效能，具体做法是凭借弹簧做成螺丝防松动及自紧系统,该系统由内弹簧压盖、弹簧、外弹簧压盖构成,把这个系统穿在螺丝上拧紧螺母,由于弹簧被螺母压紧到须程度后,出现很强的防振成效,由的破碎力出现的螺丝松动力被弹簧绷紧力无需人工弥补,故螺丝不致于松动,从而延伸破碎板的使用时间,提高生产效能，总之,在使用过程当中可以对于具体情景想方案解决具体问题,防止破碎板松动、磨损加快、断裂等情景,从而延伸破碎板的使用时间,减少消耗,提高生产效能。

二，颚式粉碎机颚板在设计时

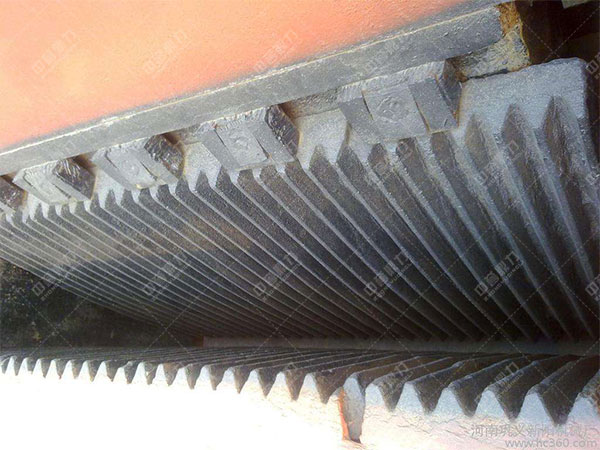

在设计时,动鄂和定鄂的破碎板应该齿峰对齿谷，这样,破碎时对岩石不包含有挤压影响外,还有弯曲影响,岩石比较轻易破碎，为了增强破碎板的使用时间,中小产量碎石机的破碎板设计成上下对称的形状,当底部磨损后可调头使用;大加工能力鄂式碎石机的破碎板设计成互相对称的几块,以便磨损后可将破碎板替换使用，破碎板的材料可以选择白口铸铁，白口铸铁莫氏硬度高、性较好、来源轻易、报价优惠;不好是性脆、轻易断裂、使用时间短，为了提高破碎板的使用时间,材料选择含锰12 %以上的锰钢,频繁使用的是ZGMn13，锰钢的韧性较好,尽管莫氏硬度不高(大约为210 HB) ,但,由于拥有冷解决硬化的优势,在压力影响下会不断被强化,故在运行中不断磨损又不断强化,直到磨损至不能使用才报废，锰钢破碎板浇铸后要通过水韧解决,水韧解决的操作大体上与淬火相同,即把铸造出来的锰钢破碎板加热到1 000～1 100 ℃后在水中快速冷却，水韧解决后可以获得均匀的金相组织,并使金相组织不变下来,已免了在使用中自然出现相变而使性能变差，锰钢的不好是报价较贵,但从使用时间、消耗等方面总体思考,ZGMn13 比白口铸铁使用时间长、消耗低。

上述两点介绍的经验当然不能涵盖部的留意事项，所要我们在使用时多加留意，沉淀更多的经验，中誉鼎力是一家专门的破碎筛选分级机械研出现产商，此时我们有自己的整套铸造厂，生产各类碎石机的零件，欢迎新老用户到访参观考察。
